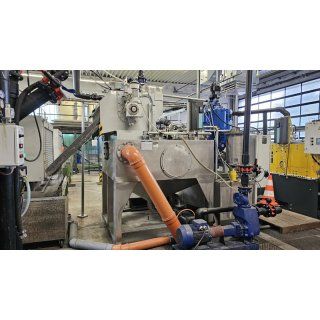

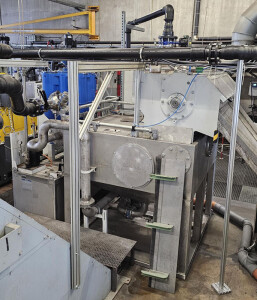

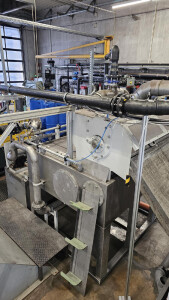

Hersteller Knoll
Typ FKA 2100 / FHA 710
Baujahr 2022

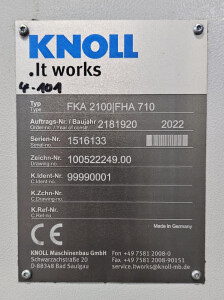

Seriennummer 1516133

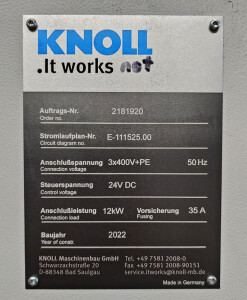

Anschluss-Spannung 3x400V+PE / 50 Hz
Steuerspannung 24V DC
Anschlussleistung 12 kW
Literleistung der Anlage:1700l/min
Einsatzbereich: Dreh-, Fräs- und Schleifanwendungen

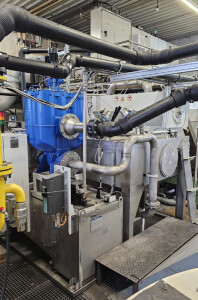

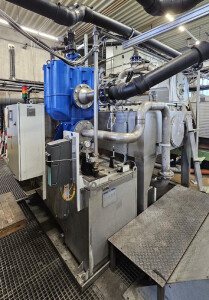

Die Anlage ist inklusive Magnetabscheider und Patronenfilter, mit einer Filterfeinheit von 30µm.Beschreibung aus dem Datenblatt
Filterprozess

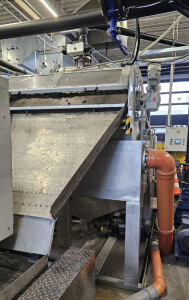

1. Schmutzflüssigkeit strömt seitlich durch den Einlaufkasten in die Filtermulde
2. Das Filterband hält die Schmutzpartikel beim Durchströmen zurück
3. Die Schmutzpartikel bilden einen Filterkuchen, der auch kleinste Schmutzpartikel abscheidet
4. Der gereinigte Kühlschmierstoff sammelt sich im Reintank
Regenerationsprozess
1. Der wachsende Filterkuchen erhöht den Strömungswiderstand
2. Das Flüssigkeitsniveau in der Filtermulde steigt an
3. Bei einem definierten Niveau schaltet der Bandantrieb ein (alternativ: zeitgesteuert)
4. Der Trägergurt transportiert ein Stück sauberes Filterband auf die Filterfläche
5. Das Niveau der Flüssigkeit nimmt wieder ab
6. Eine Abbürst- und eine Rückspüleinrichtung reinigen das Filterband
